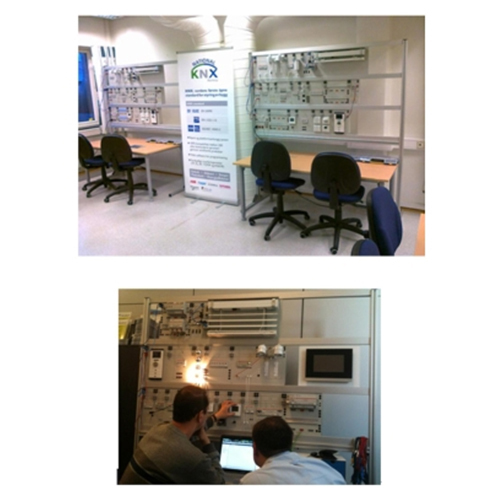

SMTB143 Тренажёр по автоматизации зданий, учебное оборудование по автоматизации зданий, образовательное оборудование, учебные материалы.1. Обзор продукта
1.1 Обзор
Данное экспериментальное устройство для автоматизации зданий подробно описано. Оно позволяет осуществлять программирование, установку и отладку, а также, посредством экспериментов, осваивать принципы работы системы автоматизации зданий и режимы управления, приобретать соответствующие знания и навыки. Это полезно для подготовки студентов, а также для обучения и подготовки к экзаменам по соответствующим профессиональным дисциплинам в высших профессиональных колледжах, средних профессиональных училищах и профессиональных школах.
1.2 Особенности
(1) Учебная платформа имеет каркасную конструкцию из алюминиевого профиля, а внизу установлены универсальные колеса, что обеспечивает гибкость перемещения, удобство использования и защиту от повреждений.
(2) Полная комплектация с модулем ввода USB/KNX: для программирования и установки через ПК и визуальное программное обеспечение. Позволяет пользователям реализовывать собственные программы или код моделирования.
(3) Благодаря программному обеспечению управления и визуальному программному обеспечению студенты могут редактировать данные и управлять экспериментами.
(4) Учебная платформа имеет надежную систему безопасности.
2 параметра производительности
(1) регулируемые прожекторы, освещение 230 В 40 Вт
(2) дифференциальный выключатель 30 мА (25 А)
(3) автоматический выключатель 10 А
(4) входное напряжение: двухфазная трехпроводная система 220 В ± 10% 50 Гц
(5) габариты: 1400 мм x 700 мм x 1800 мм
(6) общая мощность машины: < 1 кВА
(7) вес: < 150 кг
(8) условия эксплуатации: температура -10 ℃ ~ +40 ℃, относительная влажность < 85% (25 ℃)
3. Состав изделия
3.1 Экран управления питанием
Конструкция из алюминиевого профиля, встроенная установка силовых элементов, модули приборов и нагрузки выполнены в виде монтажных коробок из алюминиевого сплава, что обеспечивает удобство подключения.
3.2 Учебный стол
Практический учебный стол имеет раму из алюминиевого профиля, нижний колесный тормоз, обеспечивающий гибкое перемещение и позиционирование, столешница изготовлена из огнестойкой плиты, общая конструкция прочная, красивая и элегантная.
3.3 Этот стол позволяет изучать:
- Введение в программное обеспечение для визуализации.
- Управление освещением и проемами.
- Управление энергопотреблением.
- Конфигурирование для участников.
- Программирование и ввод в эксплуатацию установки.
- Технологии и архитектуру установки KNX.
В раму входят три типа KNX-приводов:
*Модуль с 2 цифровыми выходами для управления 2 цепями управления освещением,
*Модуль с 2 выходами управления и регулирования для управления 2 цепями управления и регулирования освещением.
*Модуль с 2 выходами управления рольставнями/жалюзи для управления 2 рольставнями/жалюзи.
В раму входят три типа KNX-входов:
*Модуль с 2 универсальными цифровыми входами KNX для подключения 2 обычных кнопок.
*2 модуля по 4 универсальных цифровых входа KNX для подключения по 4 обычных кнопок каждый.
*Датчик освещенности и детектор присутствия KNX для управления несколькими цепями управления освещением по наличию и яркости.
Подключение к внешней среде:
*Разъем расширения шины KNX для подключения сенсорного дисплея для контроля установки.
*2 разъема, позволяющие подключать два моторизованных механизма открывания; Таким образом, возможно соединение между рольставнями и жалюзи.
*Входной модуль USB/KNX: для программирования и ввода в эксплуатацию установки через ПК с помощью программного обеспечения для визуализации.
Управляющая часть: Освещение:
*4 регулируемых прожектора с лампами 230 В 40 Вт.
Управляющая часть: Моторизованное открывание:
*Имитация 2 светодиодов 230 В на каждое отверстие, указывающих направление движения (вверх и вниз).
Управление:
*3 двойные кнопки.
*2 кнопки для управления рольставнями/жалюзи, интерфейс KNX,
*датчик освещенности и присутствия KNX,
В раму также входит:
*Дифференциальный переключатель 30 мА (25 А);
* 3 автоматических выключателя 10 А,
* Питание от 18 до 29 В постоянного тока 160 мА KNX
* Программное обеспечение для управления и визуализации (20 участников KNX)
* Цифровая поддержка
Включенные опции:
- Рама, оснащенная недельными часами и калькулятором энергии.
- Сенсорный экран для контроля установки.
- Держатели, жалюзи.
- IP-шлюз,
- поставляется с Wi-Fi-роутером для контроля с планшета.
4. Полный эксперимент
(1) Эксперимент по моделированию управления освещением
(2) Эксперимент по управлению модулем жалюзи
(3) Эксперимент по управлению модулем рольставней
(4) Применение модуля ввода USB/KNX
(5) Тестирование программного обеспечения для управления и визуализации
(6) Эксперимент по обучению программированию
