SMTRB3714E1 Тренажер для поиска и устранения неисправностей компрессоров, оборудование для холодильных лабораторий, учебное оборудование, образовательные материалы.1. Введение
1.1 Обзор
Эта система разработана для поиска и устранения неисправностей компрессоров. Она улучшит понимание логических процедур поиска и устранения неисправностей и позволит наблюдать и тестировать различные неисправности в системе. Неисправности легко активируются, и система может быть немедленно восстановлена до нормального допустимого состояния. Кроме того, неисправности могут быть скрыты для тестирования.
Каждая неисправность имеет светодиодный индикатор. Также предусмотрен контакт активации неисправности для управления ею. После активации неисправности ее можно обнаружить с помощью мультиметра.
1.2 Особенности
(1) Отображение блок-схемы
Блок-схема электронной цепи выводится на панель дисплея. Хорошо видимая схема цепи может улучшить ваше понимание цепи системы и необходима для развития навыков поиска и устранения неисправностей.
(2) Светодиодный индикатор неисправности
Каждая неисправность имеет светодиодный индикатор, который загорается при активации неисправности. Это может помочь вам визуализировать текущую неисправность.
(3) Простая активация неисправности
Для активации каждой неисправности используется переключатель. Неисправности могут появляться по одной или в различных комбинациях. Количество одновременно активируемых неисправностей не ограничено. При желании вы можете активировать их все.
(4) Интерактивное обучение на основе неисправностей
После активации неисправности вы получите немедленную обратную связь, и соответствующие симптомы будут очевидны. Это позволяет наблюдать и изучать соответствующие симптомы каждого типа неисправности, что значительно ускоряет процесс получения ценного опыта поиска и устранения неисправностей при сбоях системы из-за различных проблемных продуктов.
(5) Тестовый режим
Светодиодный индикатор неисправности можно отключить, чтобы активировать неисправность, но выключить дисплей. В этом режиме вы можете ввести серию неисправностей, не сообщая другому человеку, какие именно неисправности используются. Затем вы сможете попросить другого человека использовать контрольные точки, чтобы определить местоположение неисправности.
(6) Напоминание о неисправности
Это очень полезно для инструктора, если другой человек забудет, какая неисправность была активирована. Когда система находится в режиме скрытой неисправности, просто нажмите кнопку управления светодиодом, и отобразится последняя активированная неисправность. После отпускания кнопки режим неисправности вернется в режим скрытой неисправности.
(7) Возврат в нормальный режим
Нажмите кнопку сброса, и система автоматически вернется в нормальный режим.
2. Технические параметры
Размеры: 1180*950*2190,
Вес: 212 кг
Температура окружающей среды: от -25℃ до 40℃
Хладагент: R134A
3. Список компонентов и подробное описание

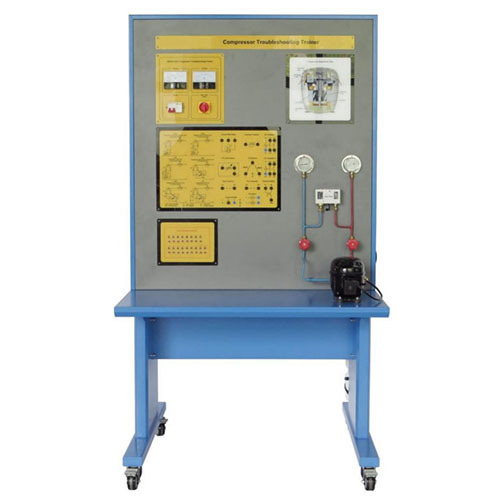

Передняя панель
Без названия
1 Вольтметр
2 Амперметр
3 Автоматический выключатель
4 Выключатель нагрузки
5 Низковольтный измеритель
6 Высоковольтный измеритель
7 Защитный выключатель
8 Компрессор
9 Схема и клеммы выводов
10 Панель управления неисправностями
11 Внутреннее поперечное сечение компрессора
Задняя панель
Без названия
1 Конденсатор
2 Фильтр
3 Электромагнитный клапан
4 Испаритель
5 Смотровое стекло
6 Капилляр
4. Аксессуары
Без названия
1 Кабель безопасности 4 мм (синий)
2 Кабель безопасности 4 мм (желтый)
3 Кабель безопасности 4 мм (черный)
4 Кабель безопасности 4 мм (двухцветный)
5 Предохранитель (5 А)
5. Список экспериментов
Эксперимент 1. Эксперимент по работе компрессора с использованием мощного пускового устройства
Эксперимент 2. Эксперимент по работе компрессора с использованием мощного пускового устройства с конденсатором
Эксперимент 3. Эксперимент по работе компрессора с использованием мощного пускового устройства с пусковым и рабочим конденсаторами
Эксперимент 4. Эксперимент по работе компрессора с использованием PTC-пускового устройства
Эксперимент 5. Эксперимент по работе компрессора с использованием PTC-пускового устройства с конденсатором
Эксперимент 6. Эксперимент по работе компрессора с использованием PTC-пускового устройства с пусковым и рабочим конденсаторами
