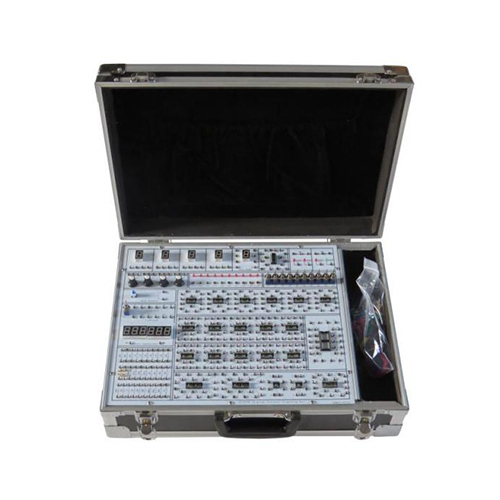

SMTE280 Набор для экспериментов по цифровой электронике, лабораторное оборудование для электротехники, учебное оборудование, дидактическое оборудование.1. Описание продукта:
Цифровая учебная электросхема обеспечивает различные источники сигналов, на лицевой стороне нанесена символьная разводка, на обратной стороне установлены компоненты. Все источники сигналов и частотомеры выполнены на микросхемах CPLD и двухсторонней печатной плате. Все компоненты изготовлены из высококачественных материалов, что повышает качество всей машины. Благодаря размещению компонентов на обратной стороне, снижается вероятность повреждений, вызванных действиями человека.
Характеристики продукта: простота в эксплуатации, долговечность, гибкость экспериментальных проектов, легко проводить различные эксперименты по цифровому моделированию. Этот продукт подходит для преподавания электронной техники в высших учебных заведениях и различных профессионально-технических училищах.
2. Системные характеристики:
1) Источник питания: вход переменного тока: 220 В ± 10%, 50 Гц
выход постоянного тока: ± 12 В/200 мА, 5 В/2 А
2) Ручной моноимпульсный генератор двух групп: может одновременно выдавать положительные и отрицательные импульсы, амплитуда импульсов соответствует электрическому уровню TTL.
3) Непрерывные импульсы, одна группа: выходной сигнал — электрический уровень TTL.
Источник импульсов с фиксированной частотой: 1 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц.
4) Шестиразрядный высокоточный цифровой частотомер, диапазон измерения: 0–9,9999 МГц, погрешность < 1 Гц (разработан на микросхеме CPLD).
5) Вывод и отображение логического уровня.
A. Восьмиразрядный независимый переключатель логического уровня: может выдавать электрический уровень «0», «1» (положительная логика).
B. Логический уровень формируется восьмиразрядным красным светодиодом и управляющей электрической схемой.
6) Дисплей на газоразрядных индикаторах (Никси).
A. Четырехразрядная электрическая схема декодирования BCD-кода, состоящая из светодиодного индикатора Никси.
B. Одноразрядный восьмисегментный индикатор Никси, выводы полностью выведены, используется для экспериментов с индикаторами Никси.
7) 21 разъем с круглым отверстием для восьми, четырнадцати, шестнадцати, двадцати, двадцати восьми и других микросхем. Подходит для различных микросхем.
8) Четыре потенциометра с различными значениями сопротивления.
9) 30 резисторов стандартного размера.
3 Рекомендуемых экспериментальных проекта
1) Тестирование параметров и использование интегральных логических элементов TTL
2) Тестирование интегральных логических элементов CMOS
3) Эксперимент по логическим функциям электрической схемы элемента
4) Тестирование компонентов логических функций распространенных комбинаций
5) Эксперимент с полусумматором, полным сумматором и логическими операциями
6) Схема голосования семи человек и электрическая схема определения группы крови
7) Тестирование функций триггера
8) Тестирование логических функций триггера JK, D и основных параметров
9) Триггер и защелка с трехстабильным выходом
10) Эксперимент с асинхронным двоичным счетчиком
11) Эксперимент с синхронным двоичным счетчиком
12) Тестирование функций сдвигового регистра
13) Эксперимент с электрической схемой подсчета, декодирования и отображения
14) Электрическая схема интегральной схемы 555 и ее применение
15) Генерация сигналов и моностабильный триггер
16) Разработка детектора последовательности
17) Контроллер светофора с ручным управлением
18) Цифровые электронные часы дизайн
19) Цифровой частотомер
20) Эксперимент по управлению задними фонарями автомобиля
