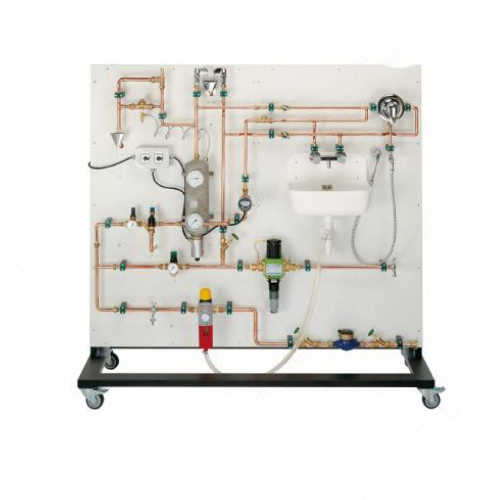

SMTS003 Демонстратор установок питьевой воды. Образовательная модель обучения. Тренер по санитарии. 1. Описание На панели установлена типичная система водоснабжения. Небольшой электрический бойлер для горячей воды и циркуляционный трубопровод с соответствующими компонентами демонстрируют нагрев горячей воды для бытовых нужд из подаваемой холодной воды. Устройства безопасности показывают, как трубопровод питьевой воды защищен от обратного потока сточных вод. Система отвода сточных вод установлена на задней стороне панели. 2. Технические характеристики Ознакомление с наиболее важными компонентами системы водоснабжения Система разделена на контур холодной воды, контур горячей воды, дренажную систему, контур холодной воды со счетчиком воды, редукционный клапан, угловой клапан, разделитель системы, выпускные отверстия контура горячей воды с системой безопасности, сосуд высокого давления с нагревателем, редукционный клапан, обратный клапан, циркуляционный насос с таймером, выпускные отверстия системы слива на задней стороне панели, сливной трубопровод DN 40 с высокотемпературным однорычажным смесителем, двухрычажным смесителем, душевой разбрызгиватель, вентиляционные отверстия 3. Технические данные Крыльчатый водосчетчик DN20: 2,5 м3/ч Система безопасности: 6 бар Обратный клапан Редуктор давления Запорный клапан Предохранительное устройство с тепловым разрядом: 95 °C Резьбовой нагревательный элемент 3 кВт (в корпусе высокого давления) Потребляемая мощность насоса: 20 Вт Максимальный расход: 640 л/ч Максимальный напор: 1,4 м Максимальная рабочая температура: 110 °C Диапазоны измерения Давление: 3 x 0…10 бар 230 В, 50 Гц, 1 фаза 230 В, 60 Гц, 1 фаза 230 В, 60 Гц, 3 фазы Требуется для работы: подключение к холодной воде: 1,5 бар, слив
