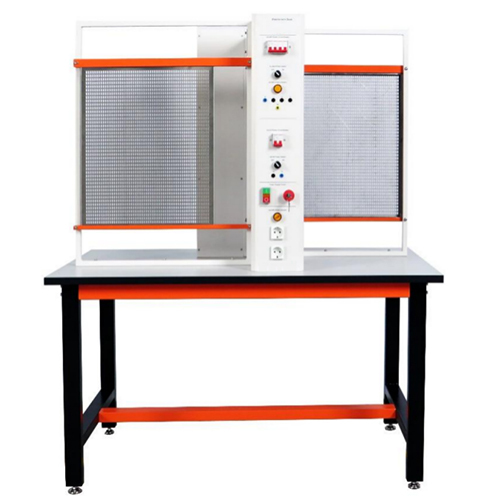

SMTE516 Рабочий стол электрика. Оборудование для электролаборатории. Учебное оборудование. Оборудование для преподавания.I. Обзор продукта
1.1 Обзор
Этот учебный стенд для электриков имеет 2 вертикальные распределительные консоли. Аварийное отключение всех розеток с помощью защитного ключа. 24 В переменного тока изолированы от источника питания для 2 защитных клемм. Самозащита на первичной стороне трансформатора и автоматический выключатель на вторичной стороне. Общее включение/выключение. Индикатор показывает положение «включено». Двойная кнопка запуска и остановки. Распределение питания 230 В, 2 розетки + 2P + E / 1 индикатор полной защиты, защита от электромагнитного выключателя (опционально дифференциальный 30 мА), трехфазное питание.
1.2 Особенности
1. Оборудование изготовлено из высокопрочного листового металла, что обеспечивает эстетичный внешний вид и долговечность. Внизу имеются универсальные колеса для удобного перемещения;
2. Стол оснащен сетчатой пластиной, которую можно использовать для размещения различных экспериментальных устройств, что удобно и быстро.
II. Параметры производительности
2.1 Технические параметры
Параметры электропитания: трехфазное пятипроводное переменное напряжение 380 В
Требования к условиям эксплуатации: температура окружающей среды от -10℃ до +40℃, относительная влажность < 85% (25℃).
2.2 Габариты и вес
Габариты: 1400 мм × 800 мм × 1700 мм
Вес: <150 кг
III. Список компонентов и подробное описание
3.1 Основные части
Номер Наименование
1 Сетчатая пластина
2 Автоматический выключатель AC380V4P
3 Ручной переключатель AC380V
4 Индикатор питания AC380V
5 Клеммная колодка трехфазного выходного напряжения
6 Автоматический выключатель 2P
7 Переключатель двойного управления
8 Аварийный выключатель
9 Европейская вилка питания AC220V
10 Экспериментальный настольный блок
3.2 Аксессуары
Номер Наименование
1 Синий электрический кабель 4 мм
2 Двухцветный электрический кабель 4 мм
3 Черный электрический кабель 4 мм
4 Промышленный гнездовой разъем
IV. Список комплектации изделия
№ Название QYT
1 Сетчатая пластина 2
2 Автоматический выключатель AC380V4P 1
3 Поворотный переключатель 2
4 Индикатор питания 2
5 Трехфазный выходной клеммный разъем 5
6 Двухполюсный автоматический выключатель 1
7 Переключатель двойного управления 1
8 Аварийный выключатель 1
9 Европейская вилка переменного тока 220 В 2
10 Синий электрический кабель 4 мм 2
11 Двухцветный электрический кабель 4 мм 2
12 Черный электрический кабель 4 мм 8
13 Промышленный гнездовой разъем 1
V. Список экспериментальных элементов (необходимы дополнительные компоненты)
В этом разделе перечислены дополнительные аксессуары для экспериментов, которые можно использовать с данным изделием. В таблице для электриков представлен только набор источников питания и т. д. Для проведения экспериментов необходимы дополнительные аксессуары, которые пользователи могут приобрести самостоятельно.
Эксперимент 1. Управление цепью лампы накаливания с помощью однопозиционного переключателя.
Эксперимент 2. Управление цепью лампы накаливания с помощью двухпозиционного переключателя.
Эксперимент 3. Управление цепью лампы накаливания с помощью двухпозиционного переключателя.
Эксперимент 4. Управление цепью лампы накаливания с помощью диммера.
Эксперимент 5. Последовательно-параллельная цепь лампы накаливания.
Эксперимент 6. Схема люминесцентной лампы с компенсацией реактивной мощности.
Эксперимент 7. Схема натриевой лампы.
Эксперимент 8. Подключение амперметра и вольтметра к цепи лампы накаливания.
Эксперимент 9. Подключение частотомера к цепи лампы накаливания.
Эксперимент 10. Подключение измерителя коэффициента мощности к цепи лампы накаливания.
Эксперимент 11. Подключение однофазного электросчетчика к цепи лампы накаливания.
Эксперимент 12. Подключение электросчетчика к лампе накаливания.
Эксперимент 13. Однодверный противоугонный дверной домофон со встроенным звонком.
