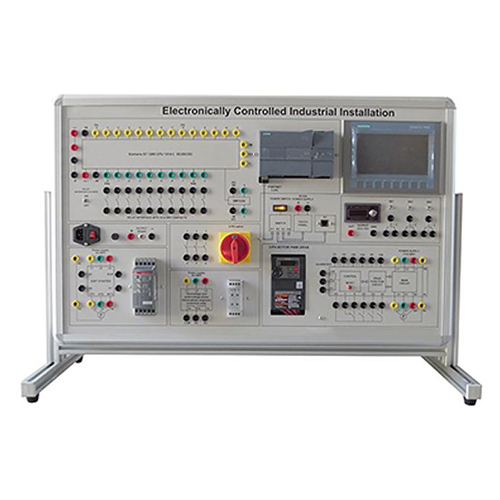

SMTE252 Электронно-управляемые промышленные установки (ПЛК S7-1200 + сенсорный экран HMI) Электротехническое лабораторное оборудование Учебное оборудование Учебные материалы1 ВВЕДЕНИЕ
Данная панель должна использоваться совместно с панелью модификации,
поскольку она расширяет возможности схем прямого и последовательного управления, разработанных с использованием кабельной логики.
Возможные схемы включают:
ШИМ-управление V/f или векторное,
плавный пуск,
ПЛК для последовательного управления,
панель пользователя (сенсорный экран HMI),
реле для определения наличия, симметрии и последовательности фаз для трехфазной линии.
Компоненты можно идентифицировать на панели из изоляционного материала по их международным электрическим символам; электрические соединения выполняются с помощью проводов с защитными вилками 4 мм, входящими в комплект панели; никаких инструментов не требуется.
Особая конструкция этой панели позволяет использовать ее на рабочей поверхности, сбоку от панели.
2. ПРОГРАММА ОБУЧЕНИЯ
Схемы плавного пуска и остановки трехфазного асинхронного двигателя (ТАМ).
Реализация систем пуска и остановки с плавным изменением скорости, в режиме V/f или векторном режиме для трехфазного асинхронного двигателя с помощью ШИМ-управления.
Реализация схем трехфазного электропитания с реле присутствия и управления и правильной последовательностью фаз.
Реализация схем автоматизации на основе программируемой логики с использованием ПЛК. Примеры возможных схем:
- Управление контактором для пуска, остановки, импульсов.
- Контактор-пусковой механизм для трехфазного асинхронного асинхронного двигателя с короткозамкнутым ротором.
- Реверсивный контроллер для трехфазного асинхронного двигателя с короткозамкнутым ротором, с блокировкой на кнопках, концевыми выключателями и задержкой.
- Реверсивный контроллер, пуск «звезда-треугольник» для трехфазного синхронного асинхронного двигателя с короткозамкнутым ротором.
- Пуск с использованием статорных сопротивлений и автотрансформатора для трехфазного асинхронного двигателя с короткозамкнутым ротором.
- Начало работы с сопротивлением ротора для трехфазного асинхронного двигателя с обмоткой ротора.
- Управляемый переключатель полюсов для трехфазных асинхронных двигателей Даландера и
двухобмоточных асинхронных двигателей.
- Торможение обратным током для трехфазного асинхронного двигателя с короткозамкнутым ротором.
- Контакторный пуск, управление реверсом для однофазного асинхронного двигателя.
- Последовательный пуск 2, 3, 4 асинхронных двигателей.
- Управление трехфазным инвертором для прямых/обратных последовательностей с линейно изменяющейся скоростью.
- Подключение цепей через ПЛК и панель сигнализации для индикации рабочего состояния машины.
Описанные выше эксперименты могут проводиться по отдельности или координироваться друг с другом для реализации схем возрастающей сложности.
