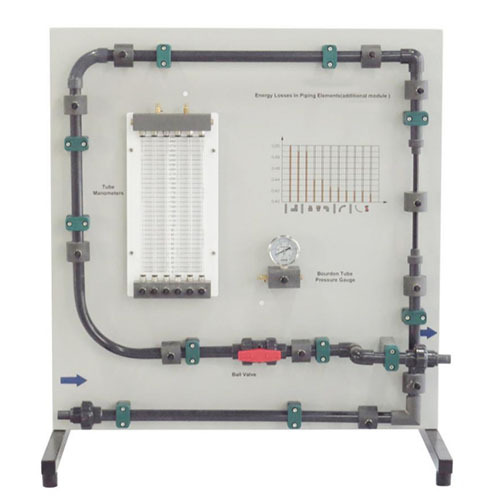

SMTF3110 Потери энергии в элементах трубопроводов. Учебное оборудование по гидротехнике. Дидактическое оборудование.1. Введение в оборудование
1.1 Обзор
В машиностроении транспортировка жидкости по трубопроводам является чрезвычайно важным методом. При движении жидкости по трубопроводу происходят потери энергии. Потери энергии жидкости в трубопроводе в основном включают две формы: потери сопротивления вдоль трубопровода и локальные потери сопротивления. Потери сопротивления вдоль трубопровода в основном вызваны трением между трубопроводом и жидкостью, в то время как локальные потери сопротивления вызваны наличием различных других фитингов в трубопроводе, таких как отводы, внезапное расширение или сужение канала потока, клапаны, тройники и т. д. Когда жидкость протекает через локальную область этих трубопроводов, скорость и направление потока резко меняются, что приводит к столкновению частиц жидкости, вихрям, вторичным потокам, отрыву потока и повторному прилипанию к стенке. По сравнению с потерями сопротивления вдоль трубопровода, локальные потери сопротивления значительно больше, поэтому основное внимание будет уделено локальным потерям сопротивления.
«Потери энергии в компонентах трубопровода (дополнительный модуль)» — это экспериментальное устройство для изучения локальных потерь сопротивления различных компонентов трубопровода.
1.2 Особенности
(1) Устройство имеет множество экспериментальных компонентов и богатый функционал.
(2) Устройство имеет лаконичный и красивый дизайн, а основной логотип легко понять.
(3) Устройство изготовлено из высококачественных материалов и имеет более длительный срок службы.
(4) Устройство имеет модульную конструкцию и может быть расширено.
2. Технические параметры
Размеры: 930 мм x 760 мм x 1080 мм
Вес: 42 кг
Условия работы: температура окружающей среды 10℃–30℃, относительная влажность <75% (25℃).
3. Перечень компонентов и подробное описание
3.1 Основные части
№ Наименование
1 Узкотрубный отвод
2 Уголок трубы
3 Выпускной клапан
4 Шеститрубный дифференциальный манометр
5 Расширяющаяся труба
6 Манометр Бурдона
7 Усадочная труба
8 Широкотрубный отвод
9 Шаровой регулирующий клапан
10 Выход воды
11 Вход воды
12 Угловой отвод
3.2 Комплектация оборудования
№ Наименование Количество
Компонент 1 Узкотрубный отвод 1
Компонент 2 Уголок трубы 1
Компонент 3 Выпускной клапан 1
Компонент 4 Шеститрубный дифференциальный манометр 1
Компонент 5 Расширяющаяся труба 1
Компонент 6 Манометр Бурдона 1
Компонент 7 Усадочная труба 1
Компонент 8 Широкотрубный отвод 1
Компонент 9 Шаровой регулирующий клапан 1
Компонент 10 Угловой отвод 1
3.3 Аксессуары
№ Наименование Количество
1 Прозрачная жесткая труба 1 комплект
4. Список экспериментов
Эксперимент 1: Измерение потерь энергии и коэффициента потерь в компонентах угловых колен
Эксперимент 2: Измерение потерь энергии и коэффициента потерь в компонентах суженных труб
Эксперимент 3: Измерение потерь энергии и коэффициента потерь в компонентах расширительных труб
Эксперимент 4: Измерение потерь энергии и коэффициента потерь в угловых трубах
Эксперимент 5: Измерение потерь энергии и коэффициента потерь в компонентах узких колен
Эксперимент 6: Измерение потерь энергии и коэффициента потерь в компонентах широких колен
Эксперимент 7: Измерение потерь энергии и коэффициента потерь в компонентах шаровых клапанов регулирования потока
