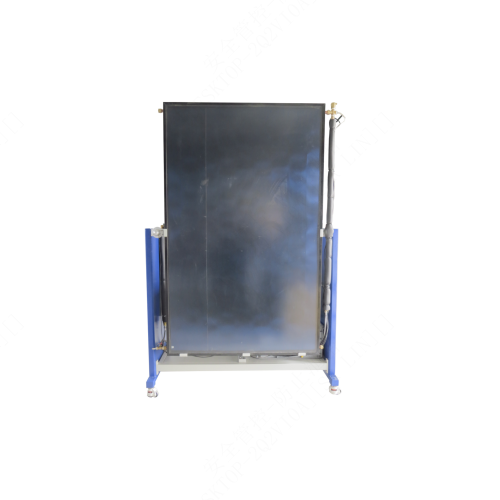

SMTG411E Плоский солнечный коллектор: учебное оборудование, обучение техническим навыкам, система обучения возобновляемым источникам энергии. Технические характеристики Учебный стенд для модульной системы HL 320 для исследования функционального и эксплуатационного поведения плоского коллектора плоский солнечный тепловой коллектор с селективно поглощающим покрытием регулируемый угол наклона коллектора солнечная циркуляционная станция с насосом, расширительным баком и предохранительным клапаном измерительные приборы и средства управления HL320.05 работа с солнечным излучением или искусственным источником света HL 313.01 Технические данные Коллектор поглощающая поверхность: 2,5 м2 номинальная производительность: 40…150 л/ч рабочее давление: 1…3 бар Солнечная циркуляционная станция солнечный насос: 3-ступенчатый предохранительный клапан: 4 бар балансировочный клапан: 1…13 л/мин Диапазоны измерения температура: 2x 0…160°C 3x -50°C…180°C расход: 30…1000 л/ч давление: 0…6 бар 230 В, 50 Гц, 1 фаза 230 В, 60 Гц, 1 фаза Цифровой дисплей соляриметра Цифровой индикатор температуры Консоль приборов и циркуляции крепится к тестируемой панели с помощью гибких шлангов и отображает поток циркулирующей воды, расход и температуру возврата, температуру окружающей среды и падающее солнечное излучение. Регулируемая рабочая температура системы поток охлаждающей воды, что позволяет исследовать производительность в широком диапазоне рабочих условий. Дополнительные опции позволяют повысить производительность и эффективность. Система должна быть измерена при всех рабочих условиях. Для регулировки панели на месте поставляются компас и регулируемый индикатор уровня. Экструдированная рама Два поворотных ролика с фиксаторами Угломер с уровнем; с шагом 1° Панель: Прибл. 1500 (Д) x 1170 (Ш) мм Термопары Консоль приборов и циркуляции воды крепится к тестируемой панели с помощью гибких шлангов и отображает поток циркулирующей воды, температуру потока и возврата, температуру окружающей среды и падающее солнечное излучение. Рабочая температура системы регулируется потоком охлаждающей воды, что позволяет исследовать производительность в широком диапазоне рабочих условий. Измерения падающей солнечной энергии проводятся с помощью соляриметра, что вместе с другими измеренными параметрами позволяет оценить производительность и эффективность системы при любых условиях эксплуатации. Для регулировки панели на месте установки предусмотрены компас и регулируемый индикатор уровня. Экструдированная рама Блокируемые ролики на двух углах Транспортир со встроенным уровнем; шаг 1° Панель: приблизительно 1500 (Д) x 1170 (Ш) мм Цифровой дисплей соляриметра Термопарные переключатели
