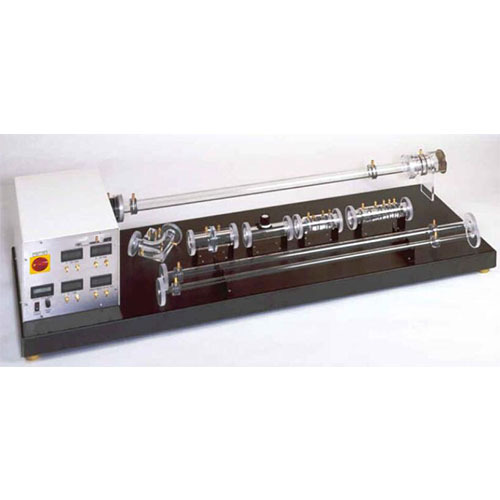

SMTF048 Течение сжимаемых жидкостей. Учебное оборудование по гидротехнике. Дидактическое оборудование.Цели обучения / Эксперименты
- потери давления в трубах и коленах труб
- течение в сужающихся/расширяющихся соплах
- сверхзвуковое течение в сопле де Лаваля
- определение скорости звука в воздухе
- сравнение методов расчета несжимаемого и сжимаемого течения
- использование полного уравнения неразрывности
- определение массового расхода с помощью сопла и объемного расхода с помощью диафрагмы
- запись калибровочной кривой для диафрагмы
- запись характеристической кривой вентилятора при различных массовых расходах и скоростях
Спецификация
[1] исследование течения сжимаемых жидкостей
[2] дозвуковое и трансзвуковое течение воздуха
[3] переменная скорость на радиальном вентиляторе для регулирования массового расхода
[4] минимизация турбулентности путем втягивания воздуха и оптимальное расположение измерительных объектов
[5] прозрачные измерительные объекты с соединителями для измерения давления позволяют получить представление о внутренней структуре
[6] измерительное сопло для определения массового расхода
[7] потери давления в дозвуковом течении в коленах труб и различных сечениях труб
[8] кривая давления при дозвуковом и трансзвуковом течении в сопле
[9] отверстие для определения объемного расхода путем измерения перепада давления
[10] запись характеристической кривой вентилятора с помощью дроссельного клапана
[11] цифровые дисплеи для давления, скорости и частоты
Технические характеристики
Радиальный вентилятор
- макс. скорость: 31000 мин⁻¹
- макс. объемный расход: 226 м³/ч
- макс. напор: 318 мбар
- макс. Потребляемая мощность: 1,8 кВт
Измеряемые объекты
- отрезок трубы: 1 м, диаметр: 16, 24, 34 мм
- колено трубы 90°
- 2 сопла, внутренний диаметр: 12...34 мм
с резким расширением
- с постепенным расширением (сопло де Лаваля)
- дроссель с дисками, диаметр: 12, 19, 25, 32 мм
- дроссельный клапан, диаметр: 34 мм
Диапазоны измерения
- скорость: 0...99999 мин⁻¹
- давление: 1x 0...25 мбар, 1x 0...600 мбар,
1x 0...1000 мбар
- скорость: 0...65 м/с
Габариты и вес
ДхШхВ: 1750x600x350 мм
Вес: ок. 50 кг
Требуется для работы:
230 В, 50/60 Гц/CSA, 1 фаза или 120 В, 60 Гц/CSA,
1 фаза или 230 В, CSA, 3 фазы
