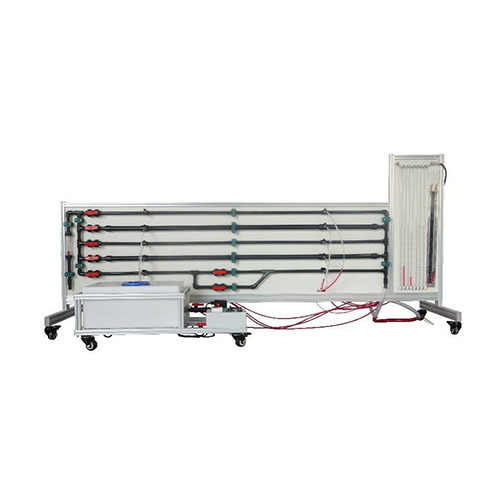

SMTFFME00 Оборудование для лабораторных измерений трения жидкостей, оборудование для обучения гидротехнике, учебное оборудование, дидактическое оборудование.I. Обзор продукта
1.1 Обзор
Потери давления на трение в трубах возникают, когда жидкость проходит через трубу из-за трения между жидкостью и внутренней стенкой трубы, а также неравномерного распределения скорости внутри самой жидкости. Эти потери часто приводят к рассеиванию энергии и важны для проектирования и эксплуатации систем подачи жидкости.
При проектировании и анализе систем подачи жидкости важно точно прогнозировать потери давления на трение, чтобы обеспечить производительность системы и оптимизировать энергопотребление. Этот продукт помогает студентам эффективно проектировать эффективные и экономичные трубопроводные системы, понимая и применяя соответствующие принципы гидродинамики.
1.2 Особенности
(1) Точность измерения: Оборудование для измерения потерь давления на трение требует высокоточной измерительной системы для обеспечения точного расчета потерь давления.
(2) Стабильность: В различных условиях эксплуатации оборудование должно сохранять стабильную работу и не подвергаться воздействию изменений окружающей среды и длительной эксплуатации.
(3) Надежность: Оборудование должно иметь надежные механические и электронные компоненты, чтобы выдерживать длительную эксплуатацию и сохранять стабильность.
(4) Применимость: Оборудование должно подходить для труб различного диаметра, материалов и типов жидкостей, чтобы удовлетворить разнообразные инженерные потребности.
(5) Простота в эксплуатации и обслуживании: Оборудование должно быть спроектировано таким образом, чтобы его было легко эксплуатировать и обслуживать, чтобы сократить время простоя и затраты на техническое обслуживание.
(6) Коррозионная стойкость: Особенно оборудование, используемое в агрессивных жидкостях или суровых средах, должно быть изготовлено из коррозионностойких материалов для обеспечения срока службы оборудования.
(7) Экономичность: При обеспечении производительности оборудование должно учитывать экономическую эффективность, чтобы соответствовать бюджету проекта.
(8) Адаптивность к окружающей среде: Оборудование должно быть способно адаптироваться к различным условиям окружающей среды, таким как температура, влажность и давление.
II. Эксплуатационные параметры
Размеры: 2650*750*1220 мм
Вес: <150 кг
Температура окружающей среды: -10℃～+40℃
Относительная влажность: <85% (25℃)
III. Перечень компонентов и подробное описание
3.1 Основные части
№ Наименование
1 Универсальное колесо
2 Рама из алюминиевого профиля
3 Расходомер
4 Шаровой клапан
5 Труба DN15 с гладкой внутренней стенкой
6 Труба DN25 с гладкой внутренней стенкой
7 Труба DN15 с шероховатой внутренней стенкой
8 Труба DN25 с шероховатой внутренней стенкой
9 Выпускной клапан
10 Воздушная трубка
11 Насос для накачивания
12 Манометр
13 Резервуар для воды
14 Сливное отверстие
15 Подвесной блок питания
16 Водяной насос
17 Шкала (не показана на рисунке)
3.2 Часть подвесного блока питания
№ Наименование
1 Основной источник питания (2-полюсный автоматический выключатель с защитой от утечки тока)
2 Кнопка запуска насоса
3 Индикатор питания
4 Габаритные огни
3.3 Введение в компоненты
IV. Список экспериментов
Эксперимент 1. Изучение влияния внутреннего диаметра трубопровода на потери давления
Эксперимент 2. Изучение влияния шероховатости трубопровода на потери давления
Эксперимент 3. Изучение влияния изменения направления потока на потери давления
Эксперимент 4. Изучение влияния расхода жидкости на потери давления в трубопроводе
Эксперимент 5. Изучение влияния плотности жидкости на потери давления в трубопроводе
