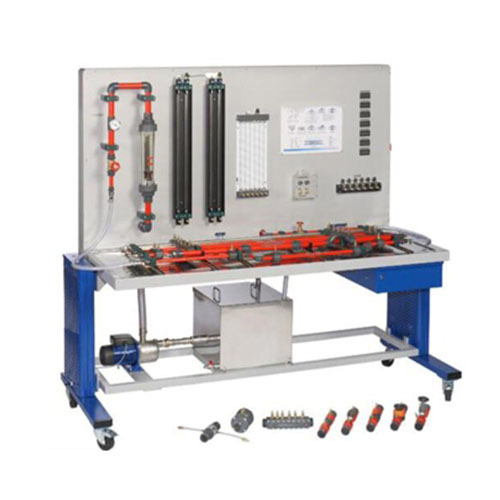

SMTFHM 112 Учебное пособие по механике жидкостей, оборудование для обучения основам гидротехники, дидактическое оборудование.Описание
Широкие возможности для проведения базовых экспериментов по механике жидкости
Различные сечения труб с различными элементами труб
Знание о течении жидкости в трубопроводных системах имеет широкий спектр практических применений во многих областях. Когда вода течет по трубопроводной системе, внутреннее трение и трение в трубе вызывают потери давления. Потери давления в жидкости напрямую зависят от сопротивления и скорости потока.
Тренажер содержит шесть различных горизонтально расположенных сечений труб, которые позволяют изучать влияние материала трубы, диаметра, а также изменений поперечного сечения и направления на потери давления. В другом сечении трубы можно использовать измерительные объекты, такие как клапаны, фильтры, сопло Вентури, трубка Пито или расходомер с диафрагмой, или измерительное сопло. Для наглядности функций некоторые измерительные объекты прозрачны. Дополнительные измерительные объекты доступны в виде набора (SMTFHM 112) для расширения области экспериментов.
Тренажер может работать автономно от водопроводной сети и оснащен насосом и резервуаром для воды. Тренажер включает ротаметр для определения расхода. Точки измерения давления расположены непосредственно перед и после измеряемых объектов. Они выполнены в виде кольцевых камер, что обеспечивает точное измерение давления. Для измерения давления предусмотрено пять различных манометров с аналоговыми или цифровыми дисплеями.
В зависимости от метода измерения, измеренные значения могут считываться с аналогового манометра или цифровых дисплеев. Измеренные значения передаются непосредственно на ПК через USB. Программное обеспечение для сбора данных входит в комплект поставки.
Цели обучения/эксперименты
методы измерения расхода и давления
функция сопла, диафрагмы, сопла Вентури
потери из-за изгибов и углов трубы, изменений поперечного сечения и запорных клапанов и фитингов
определение коэффициентов трения и сопротивления в трубах
характеристики открытия запорных клапанов и фитингов
Спецификация
[1] тренажер для экспериментов по механике жидкости
[2] сменные измерительные объекты, частично прозрачные: клапан с угловым седлом, диафрагменный клапан, шаровой клапан, обратный клапан, фильтр, трубка Пито, сопло Вентури, расходомер с диафрагмой и измерительное сопло
[3] различные сечения труб
[4] точное измерение давления с использованием кольцевых камер
[5] измерение перепада давления с использованием трубчатых манометров
[6] измерение расхода с использованием ротаметра
[7] цифровые дисплеи для давления и перепада давления
Технические характеристики
Насос
потребляемая мощность: 0,37 кВт
максимальный расход: 4,5 м³/ч
макс. Напор: 28,5 м
Банк для хранения: 55 л
Секция трубы для сменных измерительных приборов
32x1,8 мм, ПВХ
3 прямых секции трубы, длина: 1000 мм
½”, нержавеющая сталь, оцинкованная
18x1 мм, медь
20x1,5 мм, ПВХ
Секция трубы, ПВХ
постепенное сужение, Ø: 20x1,5…16x1,2 мм
постепенное расширение, Ø: 20x1,5…32x1,8 мм
с углом 90°/изгибом трубы, Ø: 20x1,5 мм
Трубчатый манометр: 2x 2 трубки, 1x 6 трубок
Диапазоны измерения
перепад давления: 1x 0…200 мбар
давление:
· 6x 0…390 мм вод. ст.
· 4x 0…600 мм вод. ст.
расход: 1x 0,2…2,5 м³/ч
температура: 1x 0…60°C
230 В, 50 Гц, 1 фаза
230 В, 60 Гц, 1 фаза; 120 В, 60 Гц, 1 фаза
UL/CSA опционально
ДхШхВ: 2220х820х1980 мм
Вес: около 250 кг
Требуется для работы
Рекомендуется ПК с Windows
Комплектация поставки
1 тренажер
1 комплект измерительных приборов
1 комплект принадлежностей
1 комплект учебных материалов
