SMTFCE 220 Формирование псевдоожиженных слоев, Жидкости для гидроразрыва пласта, Учебное оборудование, Дидактическое оборудованиеОписание
Экспериментальное исследование процесса псевдоожижения
Сравнение образования псевдоожиженного слоя в газах и жидкостях
Потери давления в неподвижных и псевдоожиженных слоях
Оптимальное наблюдение за процессами через прозрачные резервуары
Сыпучие вещества могут быть преобразованы из неподвижного слоя в псевдоожиженный слой при прохождении через них жидкостей или газов. Области применения псевдоожиженных слоев включают сушку твердых веществ и широкий спектр химических процессов.

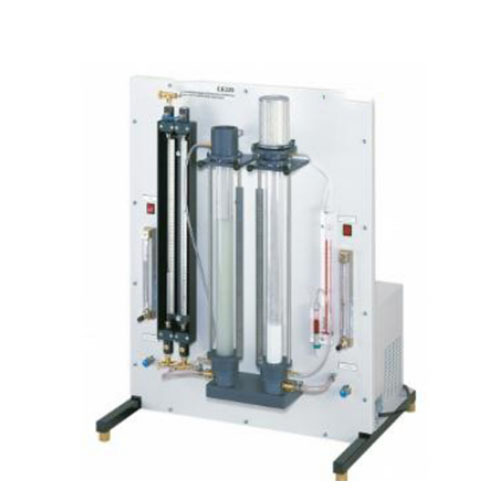

Представлены два прозрачных испытательных резервуара для формирования псевдоожиженного слоя в воде и воздухе. Диафрагменный насос подает воду из накопительного резервуара в нижнюю часть левого испытательного резервуара. Вода течет вверх через пористую спеченную металлическую пластину.
На спеченной металлической пластине находится сыпучий материал. Если скорость воды меньше так называемой скорости псевдоожижения, поток просто проходит через неподвижный слой. При более высоких скоростях слой разрыхляется до такой степени, что отдельные твердые частицы оказываются взвешенными в жидкости. Если скорость еще больше увеличить, частицы выносятся из псевдоожиженного слоя. Фильтр в верхней части испытательного резервуара задерживает эти частицы. Вода возвращается в накопительный резервуар.
Правый испытательный резервуар по конструкции аналогичен левому. Через него проходит поток воздуха, создаваемый компрессором.
