SMTFHM 150.11 Потери в трубопроводной системе. Учебное оборудование по гидротехнике. Дидактическое оборудование.1. Введение в оборудование
В процессе реального течения жидкости потери давления возникают из-за трения и турбулентности (вихревых токов). Потери давления происходят в трубах, элементах труб, фитингах и измерительных приборах (например, расходомерах, спидометрах). Эти потери давления необходимо учитывать при проектировании трубопроводных систем.
Позволяет изучать потери давления в трубах, элементах труб и перекрывающих устройствах. Кроме того, для измерения расхода предложен метод дифференциального давления.

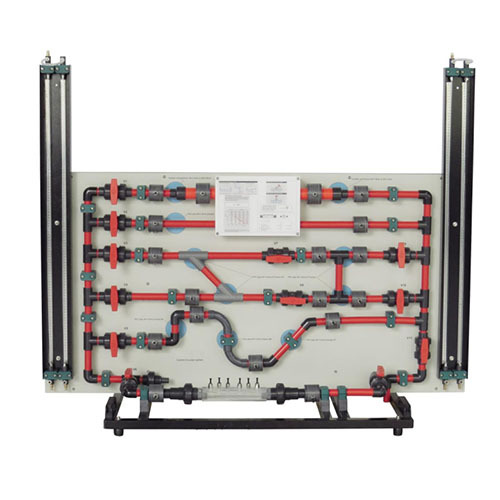

Экспериментальная установка состоит из шести различных участков трубы, которые можно перекрывать по отдельности. Сегменты трубы снабжены такими элементами, как отводы, изгибы и ответвления. Внутри участка трубы установлены различные перехватывающие устройства и измерительные объекты для определения расхода. Измеряемый объект изготовлен из прозрачного материала, что позволяет хорошо наблюдать за его внутренней структурой. Точки измерения давления в трубопроводной системе выполнены в виде кольцевых камер. Это обеспечивает практически бесконтактные измерения давления.
В этих экспериментах измеряются потери давления в трубах и элементах труб, таких как ответвления и колена. Также регистрируются характеристики открытия перекрывающего устройства. Давление измеряется с помощью двухтрубного манометра. Экспериментальная установка легко и надежно размещается на рабочей поверхности базового модуля SMTFHM 150A. SMTFHM 150A подает воду и измеряет расход. В качестве альтернативы, экспериментальная установка может работать от лабораторного водопровода.
2. Технические характеристики
Габаритные параметры устройства:
Размеры: 1520 мм (длина) x 640 мм (ширина) x 1200 мм (высота)
Вес: около 35 кг
Параметры двухтрубного манометра:
2 двухтрубных манометра для измерения перепада давления
Диапазон измерения:
0...0,1 бар
0...1000 мм вод. ст.
Параметры экспериментальных принадлежностей:
Угловой седельный клапан DN 15
Задвижка DN 15, диаметр отверстия Ø 18,5 мм
Диаметр сопла 14 мм
Диаметр Вентури Ø 28,4 - 14,0 мм
3. Компоненты оборудования
№ Название
1 Вентиляционное отверстие
2 Двухтрубный манометр
3 Внезапное сужение трубопровода
4 Изучение условий потерь на трение
5 Условия потерь давления при изгибе под прямым углом
6 Условия потерь давления на кривой
7 Регулирующий клапан потока
8 Сливной клапан
9 Условия внезапного расширения трубопровода
10 Условия притока в трубопровод
11 Скрытый вход воды
12 Расходомер Вентури
4. Список экспериментов
Эксперимент 1. Изучение потока и трения в трубах
Эксперимент 2. Потери давления и коэффициенты сопротивления в трубах, элементах труб и фитингах
Эксперимент 3. Потери давления и коэффициент сопротивления двух типов клапанов в трубопроводах
Эксперимент 4. Характеристики открытия углового задвижного клапана и задвижки
Эксперимент 5. Ознакомление с различными объектами для измерения расхода: соплами Вентури, диафрагменными расходомерами и измерительными соплами
