SMTFHM 150.13 Методы измерения расхода. Оборудование для обучения гидродинамике. Учебное оборудование. Образовательные материалы.1. Введение в устройство
С помощью SMTFHM 150.13 студенты могут ознакомиться с различными методами измерения расхода в трубопроводных системах и применить их на практике.
Экспериментальная установка содержит различные измерительные приборы для определения расхода. Эти приборы имеют прозрачные корпуса, что позволяет визуально наблюдать за их работой и функциями. Метод включает, например, роторные расходомеры, сопла Вентури или диафрагменные расходомеры и измерительные сопла.
Для определения распределения давления в сопле Вентури или диафрагменном расходомере и измерительном сопле используются шесть трубчатых манометров. Полное давление измеряется трубкой Пито. Экспериментальную установку можно легко и надежно разместить на рабочей поверхности базового модуля. Вода подается от источника, и измеряется расход. В качестве альтернативы, экспериментальная установка может работать от лабораторного водопровода. Блок измерения расхода включает три различных расходомера, позволяющих экспериментально исследовать следующие зависимости:
1. Сравнение различных расходомеров
2. Исследование зависимости расхода от давления при измерении расхода
3. Определение коэффициента расхода
4. Калибровка расходомера
2. Технические параметры
Вес: около 40 кг
Габариты: 1100 мм * 672 мм * 900 мм
Манометр давления воды: 6 труб 390 мм WC
Ротаметр: максимальная производительность 1600 л/ч
Сечение трубы: внутренний диаметр 17 мм
3. Перечень компонентов
3.1 Перечень компонентов
№ Название
1 Выход воды
2 Выходной задвижной клапан
3 Ротаметр
4 6-трубный манометр
5 Сопло Вентури
6 Расходомер с диафрагмой, измерительным соплом или трубкой Пито
7 Вход воды
3.2 Компоненты

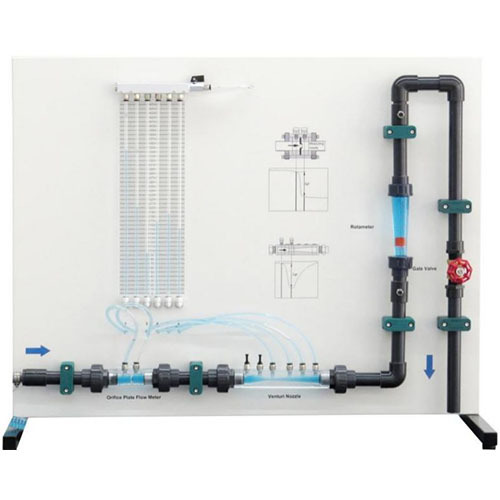

Установка состоит из сопла Вентури (5), диафрагмы, измерительного сопла и трубки Пито (6) для измерения расхода, а также роторного расходомера (3).
Расход можно регулировать с помощью задвижки (2).
Потери давления в измерительном элементе можно регистрировать через точки подключения давления с быстроразъемными соединителями.
Эти точки подключения соединены с 6-трубным водоманометром (4), оснащенным вентиляционным клапаном.
Расход можно измерять с помощью базового модуля для экспериментов по гидродинамике (измерение объемного расхода).
Все компоненты стенда четко расположены на рамочной опорной плите.
Установка предназначена для использования с базовым модулем для экспериментов по гидродинамике, который обеспечивает подачу воды и позволяет измерять объемный расход.
4. Список экспериментов
Эксперимент 1 Калибровка расходомера (роторный расходомер)
Эксперимент 2 Измерение расхода с помощью диафрагмы/измерительного сопла
Эксперимент 3 Измерение расхода с помощью сопла Вентури
Эксперимент 4 Коэффициент расхода
