Учебное оборудование для обучения работе с сетевыми фотоэлектрическими системами (компьютеризированная версия) Оборудование для обучения техническим навыкам Система обучения работе с фотоэлектрическими генераторами
No.SMTG1025
SMTG1025 Учебное оборудование для обучения работе с сетевыми фотоэлектрическими системами (компьютеризированная версия) Оборудование для обучения техническим навыкам Система обучения работе с фотоэлектрическими генераторами

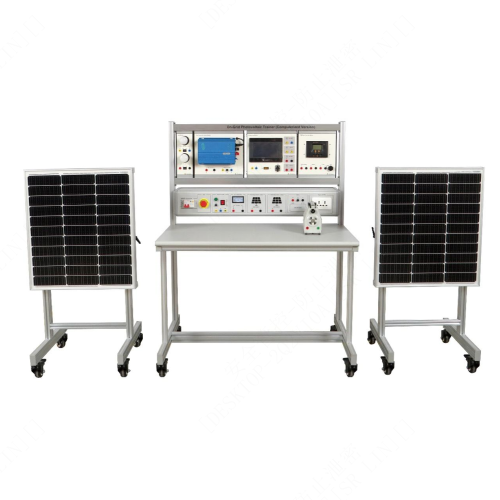

SMTG1025 Учебное оборудование для обучения работе с сетевыми фотоэлектрическими системами (компьютеризированная версия) Оборудование для обучения техническим навыкам Система обучения работе с фотоэлектрическими генераторами 1. Введение в продукт 1.1 Описание продукта Полностью воссоздан весь процесс работы фотоэлектрической электростанции в режиме подключения к сети, что позволяет операторам не только освоить основные принципы генерации электроэнергии, но и глубоко понять передовые знания, такие как взаимодействие с сетью и распределение энергии, обеспечивая более всестороннюю практическую поддержку при проектировании и применении новых энергетических систем. 1.2 Особенности продукта 1. Охват работы в режиме подключения к сети, углубленное обучение В режиме работы в сети студенты могут анализировать принцип работы, эффективность и сценарии применения данного режима. Поддерживается демонстрация логики взаимодействия с реальной сетью, например, «самостоятельная генерация и собственное использование» и «подключение избыточной мощности к сети», что приближает работу фотоэлектрических электростанций к реальным условиям. 2. Безопасная конструкция для работы в сети Инвертор для работы в сети имеет защиту от обратного потока, защиту от перенапряжения/пониженного напряжения и защиту от островного режима, что обеспечивает безопасность экспериментов по моделированию работы в сети. 1.2 Особенности продукта Аварийный выключатель, автоматический выключатель и многофазный предохранитель (5А/10А/20А) сохранены, а двойная защита адаптирована для сценариев подключения к сети высокой мощности. 3. Высокая совместимость и гибкое расширение Подключение интерфейса моделирования сети через тестовую линию K4 позволяет расширить функциональность подключения к сети без дополнительных модификаций. 4. Соответствие отраслевым стандартам Параметры подключения к сети (напряжение, частота, гармоники) строго соответствуют спецификациям сети, что помогает студентам освоить реальные технические требования подключения к сети. 2. Технические характеристики Солнечная фотоэлектрическая панель: DC12V/60W (монокристаллическая) 670 мм*590 мм Питание оборудования: однофазное, трехпроводное AC220V Переносная нагрузка: 10 Ом/4 А Размеры: 1060 мм*630 мм*1380 мм Вес: ≤300 кг 3. Наименование компонентов и описание функций изделия 3.1 Основной корпус изделия № Наименование Кол-во 1 Фотоэлектрическая панель 2 2 Модульная часть оборудования 1 3 Блок питания оборудования 1 4 Переносная нагрузка 1 3.2 Модульные части изделия № Наименование Кол-во 1 Модуль солнечного контроллера 1 2 Модуль подключения к сети 1 3 Модуль измерения переменного тока 1 4 Модуль нагрузки 1 5 Модуль измерения постоянного тока 1 3.3 Блок питания изделия №Наименование Кол-во 1 Блок автоматического выключателя 1 2 Блок аварийного выключателя 1 3 Блок выходного напряжения PV 1 1 4 Блок выходного напряжения PV 2 1 5 Блок батареи 1 6 Блок вольтметра постоянного тока 1 7 Розетка 1 8 Блок однофазного трехпроводного выходного напряжения переменного тока 220 В 1 3.4 Аксессуары к изделию № Наименование Кол-во 1 Кабель 2 2 Ручной датчик освещенности1 3 USB-кабель 1 4 Сетевой кабель 1 5 4-мм защитный электрический кабель (двухцветный) 5 6 Защитный электрический кабель (красный) 6 7 Защитный электрический кабель (желтый) 5 8 Защитный электрический кабель (черный) 6 9 Защитный электрический кабель (синий) 5 10 Предохранитель (20 А) 3 11 Предохранитель (10 А) 3 12 Предохранитель (5 А) 3 13 Зарядное устройство 1 14 USB-флешка 1 4. Список учебных экспериментов (1) Эксперимент по выработке электроэнергии при разных углах освещения (2) Эксперимент по последовательному соединению фотоэлектрических панелей (3) Эксперимент по параллельному соединению фотоэлектрических панелей (4) Эксперимент по зарядке аккумулятора (зарядное устройство) (5) Эксперимент по подключению аккумулятора к сети (6) Эксперимент по подключению фотоэлектрической сети
