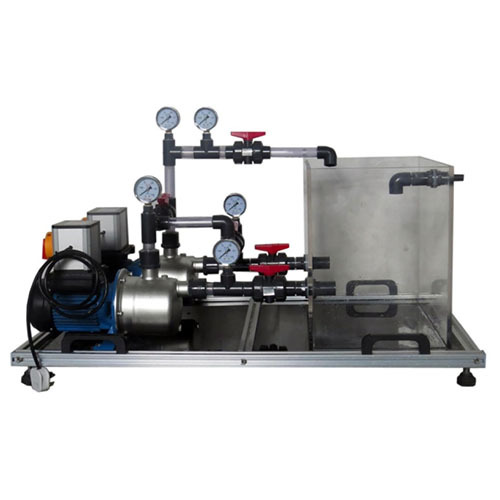

SMTF1026 Тренажер для экспериментальной работы с параллельными насосами. Оборудование для обучения гидротехнике. Учебное оборудование.1. Обзор продукта
1.1 Обзор
Благодаря обучению и инструктажу вы ознакомитесь с проблемами расхода и напора при последовательном и параллельном соединении насосов. Вы сможете интуитивно наблюдать за напором последовательно соединенных насосов, за расходом при параллельном соединении и освоить план изменения расхода и напора.
1.2 Особенности
(1) Экспериментальное устройство имеет конструкцию из алюминиевого профиля, отличающуюся простотой и большой несущей способностью.
(2) Резервуар для воды изготовлен из прозрачного материала, что позволяет непосредственно наблюдать за расходом или напором в резервуаре.
2. Параметры производительности
(1) Габариты: 560 мм * 600 мм * 1000 мм
(2) Общая вместимость: <20 л
(3) Вес: <20 кг
(4) Условия работы: температура окружающей среды -10℃～+40℃
(5) Входное напряжение: однофазная трехпроводная система 220 В ± 10% 50 Гц
3. Содержание учебного материала, которое можно выполнить
Последовательное и параллельное соединение насосов
Цель эксперимента
1) Улучшить понимание условий работы и характеристик центробежных насосов, соединенных параллельно и последовательно.
2) Построить рабочую кривую одного насоса и общую характеристическую кривую двух насосов, соединенных параллельно и последовательно.
3) Принцип эксперимента
В реальном производстве иногда одного насоса недостаточно для удовлетворения производственных требований, и требуется несколько комбинированных операций. Существует два способа комбинирования: последовательное и параллельное. Дальнейшее обсуждение ограничивается комбинированной работой нескольких насосов с одинаковыми характеристиками. Основная идея заключается в том, что независимо от способа комбинирования нескольких насосов, все они могут рассматриваться как один насос, поэтому необходимо найти характеристическую кривую комбинированного насоса.
