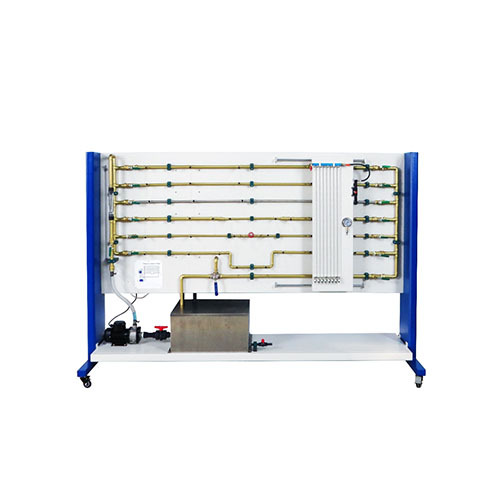

SMTF3116 Потери давления в трубах. Учебное оборудование по гидротехнике. Учебные материалы. Дидактическое оборудование.1. Введение в продукт
1.1 Описание продукта
Жидкость, протекающая в трубе, подвержена трению, что приводит к потерям энергии и падению общего давления. Традиционные потери давления, вызванные трением о стенки, будут различными, и эти потери давления будут варьироваться в зависимости от препятствий, встречающихся жидкости.
Измеритель потерь давления в трубопроводе SMTF3116 позволяет отображать потери давления в этих различных точках. Изделие оснащено индикатором уровня жидкости для наблюдения за потерями давления жидкости в трубопроводе до и после колена. Изделие также позволяет измерять расход жидкости в трубопроводе с помощью мерного резервуара и секундомера.
1.2 Особенности продукта
1. Изделие обладает превосходными показателями электробезопасности, отличной водонепроницаемостью и надежностью заземления.
2. Дизайн изделия отличается красотой и простотой конструкции.
3. В изделии применяются антикоррозионные меры. Материал прочный и долговечный, что значительно продлевает срок службы изделия.
4. Изделие имеет богатый набор экспериментальных модулей и может выполнять тестовые задачи в различных условиях.
2. Технические характеристики
2.1 Технические параметры
Параметры электропитания: AC220V
Параметры водяного насоса: расход 5 м³/ч; напор 20 м
Диапазон измерения уровня жидкости: 0–900 мм водяного столба
Диапазон измерения манометра: 0–1 бар
Ручной дифференциальный манометр: диапазон: -34,47 ~ +34,47 кПа
Условия рабочей среды: температура окружающей среды: 10–30 ℃, относительная влажность < 75% (25 ℃).
2.2 Габариты и вес
Габариты 1: 2880*840*1950 мм
Вес 1: около 400 кг
3. Компоненты изделия
3.1 Основной корпус изделия
№. Название
1 Индикатор уровня жидкости
2 Роторный расходомер
3 Клапан регулирования потока в магистрали
4 Водяной насос
5 Схема
6 Клапан регулирования подачи воды
7 Экспериментальный трубопровод из медной трубки 28 мм
8 Экспериментальный трубопровод из медной трубки 22 мм
9 Экспериментальный трубопровод из нержавеющей стали 22 мм
10 Экспериментальный трубопровод с регулируемым диаметром для сжатия и расширения
11 Экспериментальный трубопровод со сменными клапанами
12 Экспериментальный трубопровод с коленом
13 Переключаемый клапан
14 Экспериментальный резервуар для воды
15 Сливной клапан
16 Уровень жидкости
17 Выпускной клапан
18 Воздушный насос
19 Манометр
20 Клапан регулирования потока в главном контуре
3.2 Электрические компоненты изделия
№. Название
1 Автоматический выключатель
2 Переключатель управления водяным насосом
3.3 Аксессуары изделия
№. Название
1 Ручной дифференциальный манометр
2 Соединительная трубка
3 Переходная головка
4 Батарея
5 Секундомер
6 Сменный клапан 1
7 Сменный клапан 2
8 Воздушная трубка 8*3м
4. Список комплектации изделия
№ Наименование Кол-во
1 Индикатор уровня жидкости 1
2 Роторный расходомер 2
3 Главный регулирующий клапан потока 1
4 Водяной насос 1
5 Схема 1
6 Клапан 14
7 Экспериментальный трубопровод из медной трубки 28 мм 1
8 Экспериментальный трубопровод из медной трубки 22 мм 1
9 Экспериментальный трубопровод из нержавеющей стали 22 мм 1
10 Экспериментальный трубопровод с регулируемым диаметром для сжатия и расширения 1
11 Экспериментальный трубопровод со сменным клапаном 1
12 Экспериментальный трубопровод с коленом 1
13 Переключаемый клапан 1
14 Экспериментальный резервуар для воды 1
15 Сливной клапан 1
16 Указатель уровня жидкости 1
17 Выпускной клапан 1
18 Воздушный насос 1
19 Манометр 1
20 Автоматический выключатель 1
21 Переключатель управления водяным насосом 1
22 Ручной дифференциальный манометр 1
23 Соединительная труба 2
24 Переходная головка 1
25 Батарея 1
26 Секундомер 1
27 Сменный клапанный элемент 1 1
28 Сменный клапанный элемент 2 1
29 Воздушная трубка 8
5. Список учебных экспериментов по продукту
(1) Метод приблизительного измерения расхода с использованием объемного измерительного резервуара
(2) Измерение потерь давления при использовании различных материалов и одинакового диаметра трубы
(3) Измерение потерь давления при использовании труб разного диаметра, одинаковой длины и материала
(4) Измерение потерь давления при сжатии и расширении трубопровода
(5) Измерение потерь давления при замене различных клапанов в трубопроводе
(6) Измерение потерь давления, вызванных отводами трубопровода
