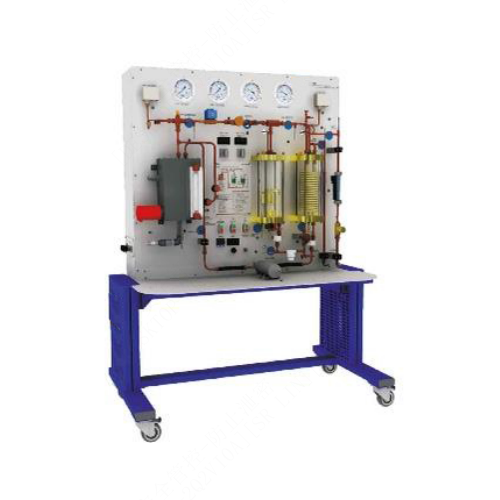

SMTH073 Учебно-методический стенд по изучению цикла Ранкина. Демонстрационный стенд для обучения. Оборудование для тепловой лаборатории.Функции:
Лабораторный исследовательский стенд для изучения цикла Ранкина, позволяющий:
Изучать цикл Ранкина.
Постраивать графики комбинированных циклов на диаграмме энтальпии.
Рассчитывать холодопроизводительность испарителя, конденсатора с эжектором-компрессором, а также парогенератора.
Рассчитывать тепловые балансы теплообменников.
Рассчитывать выход продукции.
Технические характеристики
Парогенератор хладагента
Объем 0,68 л
Жидкостный змеевик предварительного нагрева 1/4²
Терморегулятор
Емкость 5 л
Теплообменник: Масло
Мощность 2 кВт
Эжектор-компрессор
Всасывание и сжатие пара хладагента
Конденсатор
Стеклянный корпус, медный змеевик
Охлаждение водой
Диафрагменный насос с регулируемым расходом
Оборудован обратными клапанами на всасывании и нагнетании
Максимальное давление: 10 бар
Максимальный расход: 20 л/ч
Испаритель
Стеклянный каландр
Картриджный нагреватель с регулируемой мощностью
Расширительный клапан
Встроенные приборы:
Три датчика давления
Десять датчиков температуры с термопарой
Цифровой индикатор температуры
Расходомер переменного сечения и регулирующий клапан на воде, подаваемой в конденсатор
Амперметр, вольтметр на подаче воды к нагревательному картриджу Регулируемая мощность.
Электропитание: 220 В переменного тока – 50 Гц
Габариты (ДхШхВ мм): 1000 x 670 x 650
Вес (кг): 80
