SMTE181 Релейная защита и автоматизация, электроэнергетические системы, учебное оборудование для электротехнических лабораторий, образовательное оборудование, учебные материалы.1. Введение в оборудование
1.1 Обзор

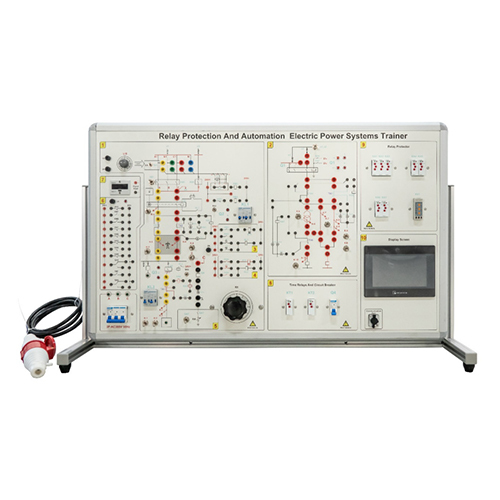

В условиях быстрого экономического развития спрос на стабильное электроснабжение постоянно растет. В процессе эксплуатации линий электропередачи часто возникают непредсказуемые неисправности. Эти неисправности разнообразны и могут быть вызваны обрывами или кратковременными сбоями, вызванными растениями и животными, находящимися рядом с электросетью. Для разных неисправностей требуются разные решения. Выбор правильного решения позволяет сэкономить время и деньги.
В тренажере релейной защиты и автоматизированной системы электроснабжения SMTE181 предусмотрено множество экспериментов для моделирования неисправностей, что помогает пользователям понять различные планы реагирования на неисправности и решения по автоматизации.
1.2 Особенности
1. Оборудование обладает отличными заземляющими характеристиками и обеспечивает безопасность пользователей.
2. Оборудование имеет модульную конструкцию, а экспериментальные функции четко отображаются через модули устройства.
3. Устройство имеет интегрированную электрическую конструкцию, в которой все электрические кабели устройства подключены к задней панели, что значительно уменьшает его габариты и позволяет использовать его для экспериментов в различных условиях.
4. Экспериментальные модули богаты, разнообразны и всеобъемлющи, и вы можете использовать одно устройство для понимания всех функций релейной защиты.
2. Технические параметры
Входное напряжение питания: трехфазное пятипроводное переменное напряжение 380 В
Размеры: 1180*550*890 мм
Вес: 105 кг
Температура окружающей среды: -10℃～+40℃
Относительная влажность: <85% (25℃)
3. Перечень компонентов и подробное описание
3.1 Основные компоненты
№ Наименование
1 Предохранитель (1А)
2 Потенциометр
3 Предохранитель (2А)
4 Таймер включения питания
5 3-полюсный автоматический выключатель
6 Импульсное сигнальное реле
7 Регулируемое дисковое сопротивление
8 Реле времени
9 Термовыключатель
10 Коммуникационный порт
11 Реле тока (включая защиту от перегрузки и пониженного тока)
12 Реле пониженного напряжения
13 Сенсорный дисплей
3.2 Список комплектации оборудования
№ Наименование Кол-во
Компонент 1 Сенсорный дисплей 1
Компонент 2 Реле защиты от перегрузки по току 5
Компонент 3 Реле защиты от пониженного тока 2
Компонент 4 Реле пониженного напряжения 1
Компонент 5 Реле времени 2
Компонент 6 Автоматический воздушный выключатель 2
Компонент 7 Термовыключатель 1
Компонент 8 3-полюсный автоматический выключатель 1
Компонент 9 Регулируемое дисковое сопротивление 1
Компонент 10 Таймер включения питания 1
Компонент 11 Потенциометр 1
3.3 Принадлежности
№ Наименование Кол-во
1 4-мм защитный электрический кабель 10
2 U-образный соединительный кабель 20
3 2-мм защитный электрический кабель 25
4 Кабель 1
5 CD с программным обеспечением 1
4. Список экспериментов
Эксперимент 1. Изучение региональных функций релейной защиты и автоматизированных тренажеров энергосистем.
Эксперимент 2. Демонстрация эксперимента по автоматическому повторному включению резервного источника питания для линий электропередачи.
Эксперимент 3. Демонстрация эксперимента по защите линий электропередачи от максимального тока.
Эксперимент 4. Демонстрация эксперимента по мгновенному отключению линий электропередачи по току.
Эксперимент 5. Демонстрация эксперимента по защите радиальной линии электропередачи от максимального тока.
Эксперимент 6. Демонстрация эксперимента по продольной дифференциальной защите линий электропередачи.
Эксперимент 7. Демонстрация эксперимента по поперечной дифференциальной защите линий электропередачи.
Эксперимент 8. Демонстрация эксперимента по дифференциальной защите трансформатора.
Эксперимент 9 демонстрирует экспериментальное исследование защиты от максимального тока в схеме автоматического переключения.
Эксперимент 10 демонстрирует экспериментальное исследование защиты от перегрузки в схеме автоматического отключения при перегреве выключателя.
Эксперимент 11 демонстрирует экспериментальное исследование автоматического повторного включения линий электропитания.
Эксперимент 12 демонстрирует эксперимент по релейной защите и использованию программного обеспечения, поддерживающего обучение работе с автоматизированными системами электроснабжения.
