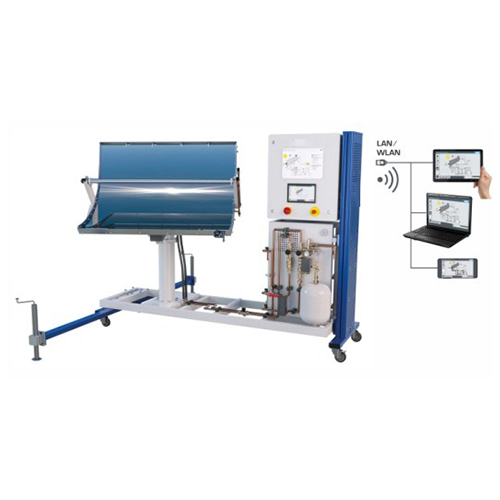

SMTG446E Система обучения работе с параболическим желобчатым коллектором. Электротехническое лабораторное оборудование. Учебное оборудование.Система должна охватывать следующие учебные цели:
Исследование фокусировки солнечного излучения с помощью параболического желобчатого зеркала
Изучение коэффициента оптической концентрации
Ознакомление с прямой нормальной освещенностью (DNI)
Ознакомление с системами слежения за Солнцем на основе датчиков
Изучение астрономического слежения за Солнцем
Преобразование лучистой энергии в тепло
Изучение потерь в тепловых солнечных коллекторах
Иллюстрация кривых эффективности
Минимальные требуемые технические характеристики (аналогичные или лучше):
ПЛК с сенсорным экраном для управления и сбора данных
Тепловой солнечный коллектор
─Параболическое зеркало с длиной желоба: 1,3 м, шириной апертуры: 1 м, площадью зеркала: 1,4 м² и фокусным расстоянием: 0,3 м
─Поглотитель с селективно покрытыми абсорберными трубками, U-образной трубчатой линией для теплоносителя и двухслойным стеклянным корпусом для уменьшения теплопотерь
─Солнечный контур с регулируемым солнечным насосом
2-осевое слежение за солнцем с редукторными двигателями
Контур горячего водоснабжения
─10 пластинчатых теплообменников: 2,9 кВт каждый
─Буферный бак: 65 л
Коллектор должен иметь возможность вертикальной установки с помощью поворотной подвески
Встроенный датчик прямого нормального излучения
Встроенный магнитометр и акселерометр для астрономической юстировки
4 датчика температуры: до 150 °C каждый
Датчик расхода: от 25 до 315 л/ч
Датчик давления: до 5,5 бар
Встроенный интерфейс LAN/WLAN для подключения множества конечных устройств для работы, управления и зеркального отображения экрана экспериментов
Система размещена на жесткой тележке с четырьмя поворотными колесиками
Блок искусственного освещения, 8 x 1000 Вт, со своей собственной тележкой
ПК Core i7, DVD+/-RW, 8 ГБ ОЗУ, жесткий диск 1 ТБ, оптическая мышь, мультимедийная клавиатура, монитор (21 дюйм) LED
