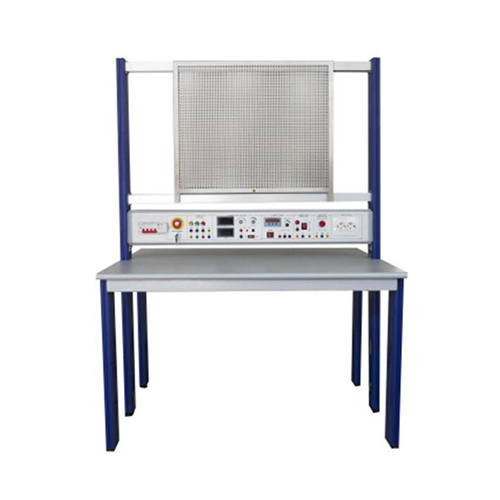

SMTE305 Учебный стенд для электромонтажа, оборудование для электролабораторий, учебное оборудование, педагогические материалы.1. Обзор оборудования
Серия учебных устройств для подготовки электриков-монтажников разработана с учетом требований профессионального образования и практической подготовки, с использованием немецкой «двойной системы» обучения, а также с применением передового зарубежного оборудования для профессиональной подготовки и обучения. Учебное оборудование, изготовленное в строгом соответствии с немецким стандартом (DIN), максимально приближено к условиям работы промышленных электриков-монтажников.
Серия учебных устройств для подготовки электриков-монтажников отличается безопасностью эксплуатации (для нескольких человек, с защитой оборудования), техническим оснащением, гибкостью использования, прочностью, долговечностью, привлекательным внешним видом и современным дизайном. Специальные промышленные профили, научная конструкция, красивый внешний вид, поверхность обработана импортной голландской порошковой краской синего цвета и сетчатой пластиной, а также силовой блок, столешница и инструментальный шкаф выполнены по современным технологиям — «серебряно-синий мир» (синий и серебряный — это цвета, символизирующие науку и технику).
2. Технические параметры
1) Входное напряжение: AC380V, 50Hz; 1) Трехфазная пятипроводная система
2) Внешние размеры: 1600 x 800 x 1680 мм (длина x ширина x высота)
3) Общая мощность: менее 1,5 кВА
4) Управление питанием: используется автоматический пневматический выключатель для отключения питания, с системой защиты от короткого замыкания, системой защиты от утечки тока, защитой от заземления, защитой от аварийной остановки и т. д.
5) Выход переменного тока: трехфазный пятилинейный переменный ток 380 В ± 10%: выход с защитной оболочкой
Однофазный трехлинейный переменный ток 220 В ± 10%: выход с защитной оболочкой и трехполюсный многофункциональный выходной разъем. Стабилизатор постоянного тока: секция постоянного тока 0 ~ 30 В / 3 А с регулировкой, точность регулировки 0,1 В, имеет звуковой сигнал плавной остановки при коротком замыкании и функцию восстановления после короткого замыкания.
6) Вольтметр: цифровой вольтметр постоянного тока 0 ~ 200 В, точность 0,5 В.
7) Токоизмеритель: цифровой амперметр постоянного тока 0 В. ~ 6А, точность 0,5
3. Запасные части к оборудованию
Двухсторонний учебный стенд с 2 рабочими местами
Каждое рабочее место оборудовано:
- 3-фазным напряжением 220/380 В-50 Гц (или 230/400 В-50 Гц) + N + заземление, 10/16 А, на 5 защитных розетках
- 1 однофазным напряжением 12-24 В переменного тока, 4 А, на защитной розетке
- 1 выходом 0-220 В постоянного тока, 10 А
- 1 однофазным напряжением 10/16 А
- 1 цепью для оптической и акустической проверки
- высокочувствительным дифференциальным и магнитотермическим автоматическим выключателем
- предохранителями
- аварийной кнопкой
- перфорированной металлической сеткой для кабелей
- выключателем питания с ключом
