SMTFHM 156 Оборудование для обучения методам гидроударов и гидродинамических испытаний, учебное оборудование, дидактическое оборудование.Описание
Визуализация гидравлического удара
Работа уравнительной камеры
Определение скорости звука в воде
В таких сооружениях, как гидроэлектростанции или системы водоснабжения, изменения расхода приводят к колебаниям давления. Например, при запуске и остановке гидравлических машин или при открытии и закрытии запорных элементов. Следует различать быстрые изменения давления, распространяющиеся со скоростью звука (гидравлический удар), и медленные изменения давления, вызванные колебаниями массы.
В трубопроводных системах для гашения гидравлического удара и колебаний массы используются воздушные резервуары или уравнительные камеры.

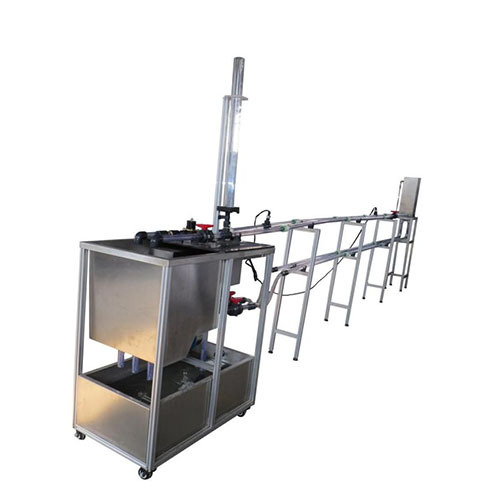

SMTFHM 156 используется для генерации и визуализации гидравлического удара в трубах и демонстрации работы уравнительной камеры. Тренажер содержит участок трубы с шаровым клапаном и уравнительной камерой, а также второй участок трубы с электромагнитным клапаном.
В первом эксперименте гидравлический удар создается путем быстрого закрытия шарового клапана. Внезапное замедление потока воды высвобождает кинетическую энергию, которая преобразуется в потенциальную энергию в уравнительной камере. Возникающие колебания давления измеряются датчиком давления, расположенным за уравнительной камерой, и отображаются в программном обеспечении в виде кривой давления. Колебания также можно наблюдать как маятниковое движение уровня воды в уравнительной камере.
Во втором эксперименте быстрое закрытие электромагнитного клапана во втором участке трубы создает сильный гидравлический удар. Кинетическая энергия воды преобразуется в энергию давления. Гидравлический удар и последующие колебания регистрируются двумя датчиками давления в участке трубы и отображаются в программном обеспечении в виде кривой давления.
Подача воды осуществляется блоком подачи, а расход измеряется.
Цели обучения/эксперименты
демонстрация гидравлического удара в трубах
определение скорости звука в воде
понимание принципа работы уравнительной камеры
собственная частота в уравнительной камере
