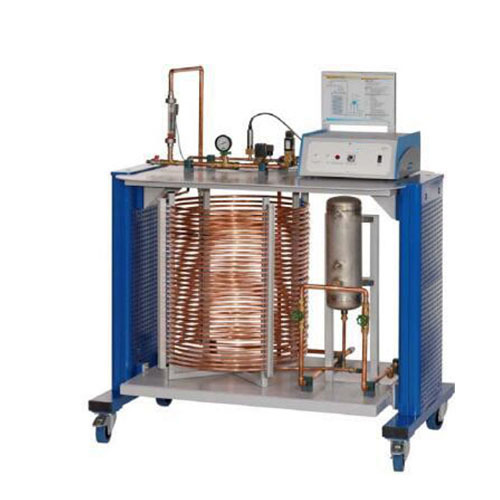

SMTF047 Гидравлический удар в трубах. Учебное оборудование по гидродинамике. Дидактическое оборудование.Цели обучения / Эксперименты
- Гидравлический удар как функция расхода
- Гидравлический удар как функция времени закрытия клапана
- Отображение кривой давления
- Определение времени отражения
- Расчет скорости звука в воде
Спецификация
[1] Исследование гидравлического удара и волн давления в трубах
[2] Трубопровод в виде спиральной трубки для экономии места
[3] Генерация гидравлического удара с помощью электромагнитного клапана с постоянным временем закрытия
[4] Генерация гидравлического удара с помощью электромагнитного клапана с регулируемым временем закрытия
[5] Сосуд высокого давления с воздушной подушкой отражает волну
[6] Предохранительный клапан защищает от избыточного давления в системе
[7] Приборы: датчик давления, ротаметр, манометр
[8] Представление кривых давления и расхода с помощью программного обеспечения
[9] Программное обеспечение для сбора данных через USB под управлением Windows Vista или Windows 7
Технические характеристики
Электромагнитный клапан, постоянное время закрытия
- время закрытия: 20...30 мс
- рабочее давление: 0...10 бар
Электромагнитный клапан, регулируемое время закрытия
- время закрытия: 1...4 с
- рабочее давление: 0,2...12 бар
Предохранительный клапан: 16 бар
Трубопровод, медный
- длина: 60 м
- внутренний диаметр: 10 мм
Объем сосуда под давлением: 5 л
Диапазоны измерения
- давление: 0...16 бар
- расход: 30...320 л/ч
Габариты и вес
ДхШхВ: 1310x790x1500 мм
Вес: около 155 кг
Требуемые параметры работы
230 В, 50/60 Гц, 1 фаза или 120 В, 60 Гц/CSA, 1 фаза
Подключение к водопроводу 300 л/ч, слив
