SMTH-WL 320 Учебное пособие по мокрой градирне. Комплект материалов для обучения теплопередаче.1. Обзор продукта
1.1 Обзор

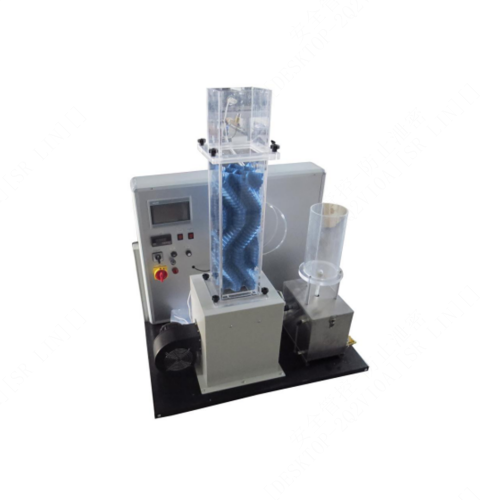

Экспериментальная платформа SMTH-WL 320 для противоточной мокрой вентиляции градирни представляет собой учебное устройство, используемое в лаборатории для проверки принципа теплопередачи при принудительной конвекции в градирне. Во время эксперимента вода в циркуляционном контуре распыляется на наполнитель градирни с помощью распылительного устройства. Под градирней установлены вентиляторы для осуществления теплообмена при принудительной конвекции. В процессе часть тепла передается от воды к воздуху, а температура воды, температура воздуха, влажность воздуха, расход воздуха, расход воды и т. д. регистрируются с помощью измерительного прибора в циркуляционном контуре экспериментальной платформы. Полученные данные используются для экспериментального анализа. Данные могут отображаться непосредственно на экранах консоли или передаваться на ПК через USB-устройство для дальнейшей обработки.
1.2 Особенности
В рабочем цикле экспериментального стенда можно регулировать расход воды и воздуха; данные каждой точки рабочего цикла стенда могут отображаться на цифровых дисплеях приборов (включая температуру воды, температуру воздуха, расход воды, расход воздуха);
данные каждой точки рабочего цикла стенда могут отображаться на ПК через USB-устройство;
В соответствии с потребностями эксперимента, стенд оснащен сменным корпусом градирни для сравнительных исследований.
