SMTF100 Аэродинамическая труба для визуализации линий тока. Учебное оборудование для гидротехники. Учебное оборудование.Описание
В аэродинамической трубе в условиях стационарного потока можно визуализировать линии тока с помощью тумана, дыма или пучков воздуха. Таким образом, можно получить четкое представление о мгновенном поле потока и показать проблемные участки потока, такие как срыв потока.

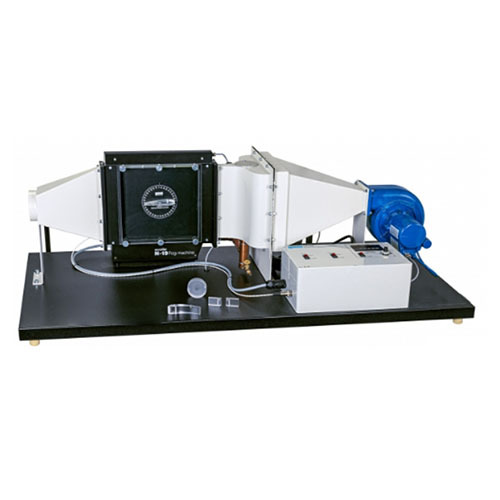

Экспериментальная установка SMTF100 представляет собой открытую аэродинамическую трубу, в которой линии тока, отрыв потока и турбулентность можно визуализировать с помощью тумана. Туман генерируется путем испарения смеси гликоля в генераторе тумана. Испарившаяся жидкость для тумана нетоксична, водорастворима, а осадок не влияет на обычные материалы. Осадок легко удаляется тканью.
Поток воздуха создается вентилятором. Для достижения низкой турбулентности поток воздуха проходит через стабилизационную камеру с выпрямителем потока. Туман добавляется к потоку воздуха через несколько форсунок. Затем воздух обтекает или проходит через модель в экспериментальной секции, и поле потока становится видимым. Экспериментальная секция имеет черный фон и смотровое окно; дополнительное освещение делает линии тока четко видимыми.
В комплект входят четыре сменные модели (цилиндр, диафрагма, аэродинамический профиль и профиль направляющей лопатки). Угол атаки аэродинамического профиля регулируется.
Технические характеристики
1. Визуализация линий тока, обтекающих и проходящих через различные модели
2. Открытая аэродинамическая труба с радиальным вентилятором, регулируемый поток воздуха
3. Туман генерируется путем испарения смеси гликоля в генераторе тумана
4. Работа с нетоксичной и водорастворимой жидкостью для создания тумана
5. Освещенная экспериментальная секция со смотровым окном и черным фоном
6. Низкотурбулентный поток через стабилизационную камеру с выпрямителем потока
7. Распределитель с форсунками для впрыскивания тумана
8. Четыре различные модели, регулируемый угол атаки профиля крыла и профиля направляющей лопатки
9. Шкала для отображения угла атаки
